PVC-U للضغط والصرف الصحي
موثوقية الشبكة تبدأ من الوصلة
في تجهيزات أنابيب PVC-U بحلقة إحكام، تدمج الحلقة في الوصلة أثناء التصنيع. في الورشة، يتم التجميع بإدخال الطرف الذكري المحضر في هذه الوصلة.
مدمج في المصنع وجاهز للتجميع.

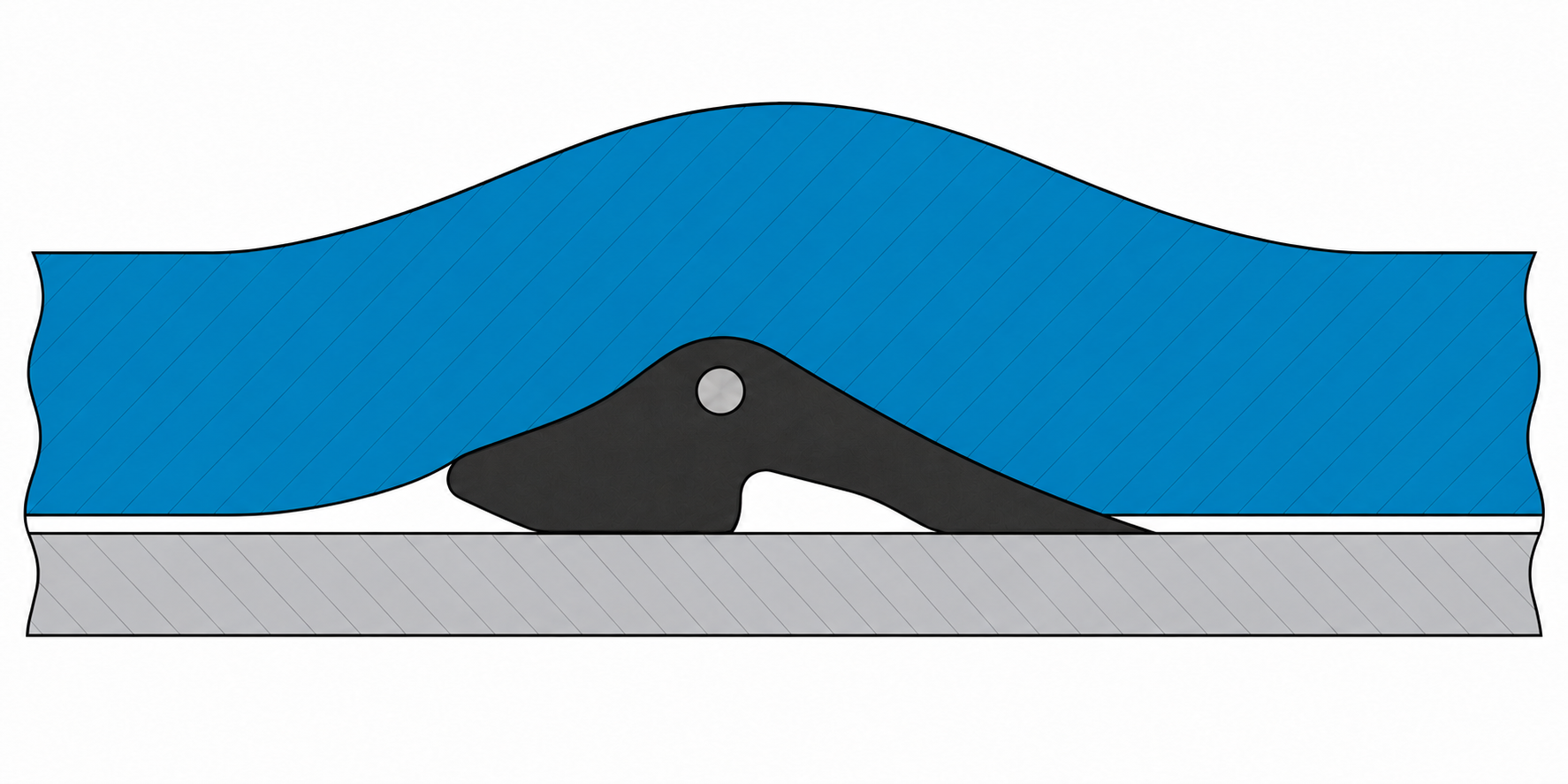

توضع الحلقة أثناء تشكيل الوصلة. يحافظ تدعيمها المدمج على موضعها داخل الوصلة. قبل الإفراج عن المنتج، يجب ألا يظهر فيها عيب وأن تتطابق مع شكل الوصلة.
- لا حاجة لتركيب حلقة منفصلة داخل الخندق.
- تقليل خطر نسيان الحلقة أو تركيبها في موضع خاطئ.
- يبقى الإحكام مرتبطا بنظافة الأسطح وصحة الإدخال.
استخدامان وحلقة مناسبة لكل منهما.
شبكات الجاذبية
حلقات الصرف الصحي
لقنوات المياه المستعملة والأمطار. تؤمن الحلقة إحكام الوصلة، بينما تبقى صلابة الأنبوب معيار اختيار منفصلا. تشمل فئتنا حلقات مدمجة مدعمة وتجهيزات ذاتية التزليق حسب المنتج المقدم.
أقطار الحلقات: 110 و125 و160 و200 و250 و315 و400 و500 و630 mm. حددوا تجهيز الأنبوب والوصلة.
أبعاد أنابيب الصرف الصحيشبكات الضغط
حلقات الضغط
في تجهيزات القنوات المضغوطة، تشكل الحلقة والوصلة والأنبوب مجموعة متوافقة. يحدد الضغط الاسمي والسائل المنقول وظروف التشغيل المواصفات المناسبة. حلقة الصرف الصحي لا تعوض حلقة الضغط.
أقطار الحلقات: 90 و110 و125 و160 و200 و250 و315 و400 و500 و630 mm. يحدد القطر والضغط ونوع الوصلة مع الأنبوب.
أبعاد أنابيب الضغطتركيبة المطاط وملاءمته للسائل تخصان الحلقة المقدمة. لا تختاروا الحلقات أو تبدلوها اعتمادا على القطر وحده.
في الورشة: خمس خطوات أساسية
الفحص والتنظيف
افحصوا الأنبوب والشطفة وحلقة الإحكام. أزيلوا الرمل والأوساخ من الوصلة والطرف الذكري. يجب أن تكون الحلقة في موضعها دون عيب ظاهر.
تحضير الطرف الذكري
بعد القطع، تحققوا من استقامته وأزيلوا الزوائد وأعيدوا الشطفة وعلامة الإدخال حسب تعليمات الأنبوب. لا تدخلوا طرفا حادا أو متضررا.
استعمال المزلق المناسب
اتبعوا تعليمات الحلقة المقدمة واستعملوا مزلق وصلات الأنابيب المتوافق عند اشتراطه. وجود حلقة ذاتية التزليق لا يبرر تغيير طريقة التركيب. لا تستعملوا الزيت أو الوقود أو الشحوم غير المناسبة.
المحاذاة والإدخال
حافظوا على محاذاة الأنبوبين وأدخلوا الطرف تدريجيا حتى العلامة المحددة. لا تستعملوا القوة عند وجود مقاومة غير عادية. لا تنزعوا الحلقة المدمجة في المصنع أو تغيروا موضعها في الورشة.
التحقق من الشبكة المركبة
تحققوا من المحاذاة وعمق الإدخال. أجروا اختبار الإحكام أو الضغط المطلوب للمشروع قبل التشغيل. تتبع الخلوصات والانحرافات المسموحة وشروط الاختبار التعليمات المقدمة ومواصفات المشروع.
لا يعوض هذا الدليل تعليمات تجميع المنتج أو مواصفات المشروع. لا يحدد هنا خلوص إدخال أو زاوية انحراف موحدة لجميع الحالات.
ما الذي يتغير لفرقكم في الورشة
تحضير أبسط
الحلقة مدمجة مسبقا: تركز الفرق على التنظيف والفحص ومحاذاة الأنابيب.
تجميع بالإدخال
لا تحتاج الوصلات بحلقة إحكام إلى لصق عند موضع التجميع. استعملوا المزلق وطريقة التركيب المحددين.
اختيار واضح للمشروع
حددوا الاستخدام والقطر والفئة معا. يحدد فريقنا تجهيزا متوافقا من الأنبوب والحلقة لشبكتكم.
هل تثبت الحلقة الأنبوب محوريا؟
حلقة الإحكام ليست تلقائيا وسيلة قفل محوري. في شبكات الضغط، تخضع كتل التثبيت والمراسي والوصلات المقفلة عند الحاجة لتصميم الشبكة. وجود الحلقة المدمجة لا يثبت مقاومة الانسحاب.
ما المواصفات المرجعية للاختيار؟
تحدد EN 681-1 وISO 4633 متطلبات حلقات المطاط حسب الاستخدام. تتعلق NA 7753 بأنابيب PVC-U للصرف بالجاذبية وتشير إلى اختبارات إحكام التجميع وفق EN 1277. لأنابيب PVC-U للضغط متطلبات منفصلة ضمن ISO 1452. يحدد عرض السعر والملف التقني المقدم المواصفات المطبقة على المنتج.
اختاروا الأنبوب وحلقته معا.
أرسلوا الاستخدام والقطر والضغط أو الصلابة والكمية ومكان التسليم. يساعدكم فريقنا التجاري على تحديد التجميع المناسب.
قارنوا تكلفة الشبكة المركبة وليس سعر المتر فقط
عمليات التركيب
ميزة الحلقة المدمجة عملية: خطوة تركيب منفصلة أقل، ومناولة أقل للحلقات داخل الخندق، وفرص أقل للنسيان أو الوضع الخاطئ. يبقى التنظيف والمحاذاة ضروريين لتجنب إعادة العمل.
التصميم المناسب
اختاروا القطر والضغط أو الصلابة المطلوبة في دراستكم. تجنبوا الأبعاد الأكبر دون حاجة، مع الحفاظ على متطلبات تشغيل الشبكة.
عرض سعر متكامل
أرسلوا طول المسار والكميات والوجهة. قارنوا العروض على أساس نفس القطر والفئة والحلقة والطول المفيد وشروط التسليم.
مثال: في مسار مستقيم 120 m دون قطع أو وصلات خاصة، تتطلب 20 قطعة بطول 6 m عدد 19 وصلة، مقابل 39 وصلة مع 40 قطعة بطول 3 m. أي 20 نقطة تجميع أقل؛ وليس ذلك ضمانا رقميا لتكلفة اليد العاملة.
